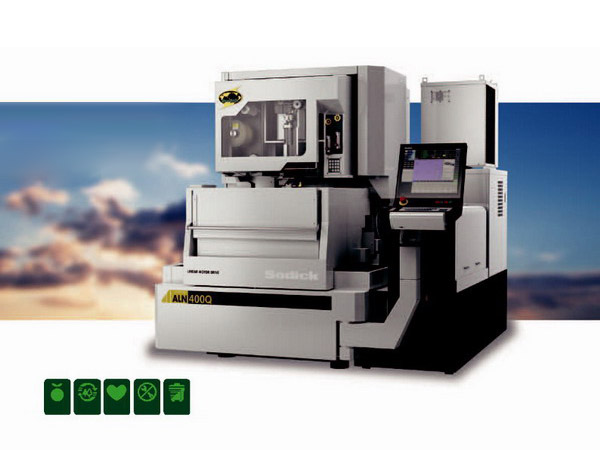

沙迪克慢走絲線 ALN600Qs
| 沙迪克慢走絲 Sodick ALN600Qs 特性 | |
| 加工液面自動調整裝置 | 通過液面自動調整，可實現無人化作業（噴水或浸水皆可） |
| 觸控式操作 | ALN系列線切割搭載了觸控式平板電腦操作模式； |
| 自動穿絲裝置 | 實現自動熔斷及自動穿絲作業（AWT） |
| 加工液溫度恒定裝置 | 可使得加工液溫度保持穩定，達到高精度切割要求； |
| 四軸線性馬達裝置 | X、Y、U、V搭載線性馬達，沙迪克專利冷卻形式； |

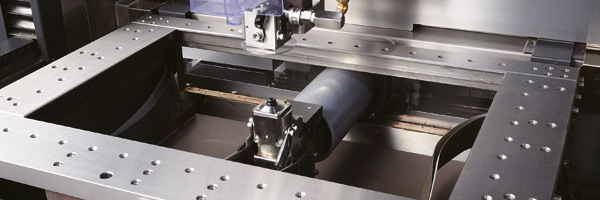

| 工作臺 | 原AQ系列“C字型”工作臺變更為陶瓷“口字型”工作臺； |
| UTY編輯系統 | 通過該系統可在機臺上實現作業程序編輯； |
| 0.1線徑切割電源 | 搭載可作0.1線徑切割之電源，實現更小R角處理； |
| TK2 | 加工中的變形量大幅降低，依賴于“TK2”回饋控制電路的應用； |
| 全閉式控制 | 四軸海德漢光學尺（0.01um） |
| TMP2 | 實現二次加工時的表面粗糙度的提高及中精加工的高速化； |
| 液面跟蹤功能 | 標準配置Z軸跟蹤液面跟蹤功能，該解決方案可提高操作性； |
| 無人化操作 | 依賴高速自動接線裝置及液面跟蹤調節功能，提高工作效率； |
| 自行開發 | ALM系列要素技術由Sodick自行開發·制造； |
| Sodick 總部 | 日本國橫濱市都筑區仲町臺3 :12 1 TEL（045）942 - 3111（大代） |
| Sodick ALN600Qs 沙迪克慢走絲規格 | |
| X、Y、Z行程 | 600mm*400mm*350mm |
| U、V行程 | 150mm*150mm |
| 加工槽內部尺寸 | 1050mm*840mm |
| 錐度加工控制角度 | ±25°（板厚：130mm） |
| 最大工件尺寸（浸水） | 800mm*570mm*340mm |
| 最大工件尺寸（噴水） | 800mm*570mm*280mm |
| 最大加工物質量 | 1000KG（浸水、噴水） |
| 電極絲直徑 | 0.1mm - 0.3mm |
| 電極線進給速度 | 420mm\sec |
| ALN600Qs機臺主體尺寸 | 2445mm*2710mm*2296mm |
| ALN600Qs安裝尺寸 | 3695mm*4060mm |
| ALN600Qs總重量 | 4200KG |
| Sodick ALN600Qs（SPW）沙迪克線切割電源裝置 | |
| 最大加工電流 | 40A（可選配60A） |
| 電源輸入 | 380V（系統電源220V） |

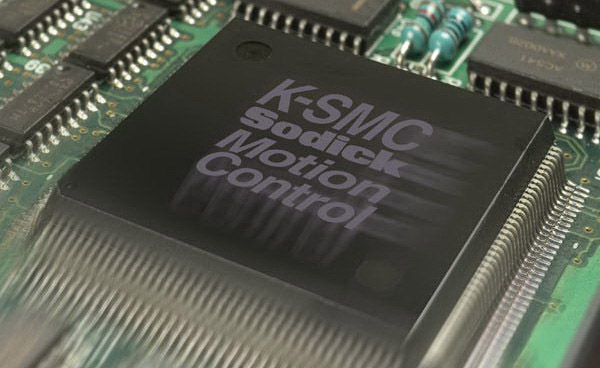

| 數控裝置 | 多任務操作系統，K - SMC - LINK方式（M 4 - LINK） |
| 記憶裝置 | SSD、外部存儲器 |
| 輸入方式 | 外部?jī)?nèi)存、多觸摸屏、屏幕鍵盤、局域網 |
| 顯示方式 | 19型TFT |
| 顯示文字 | 漢字（JIS）、字母、數字等 |
| 鍵盤 | 標準101參考型鍵盤、功能鍵 |
| 位置命令方式 | 增量坐標、絕對坐標 |
| 放電加工條件登錄功能 | 10000條件可登錄（C000-C9999） |
| 補償功能 | 10000條件可登錄（H000-H9999） |
| 程序序列數指定 | 設定比N 000000000-N 999999999為止可能 |
| 坐標數 | 60 |
| 同時控制軸數 | 最大4軸（SPW - E：最大8軸） |
| 最小指令單位 | 0.001um |
| 最小驅動單位 | 0.01um（X、Y、U、V）軸 |
| 最大傳送速度 | X、Y軸最大3m / min；Z軸2m/ min |
| 位置檢測系統 | 全閉環回路控制（光學尺） |
| 驅動系統 | 直線馬達（X、Y、U、V軸） |
| 各種補償 | 各軸步距規誤差補償、間隙補償、扭矩補償 |
| 圖形功能 | 平面、加工中描書、3次元、擴大、縮小、旋轉、背景繪圖 |

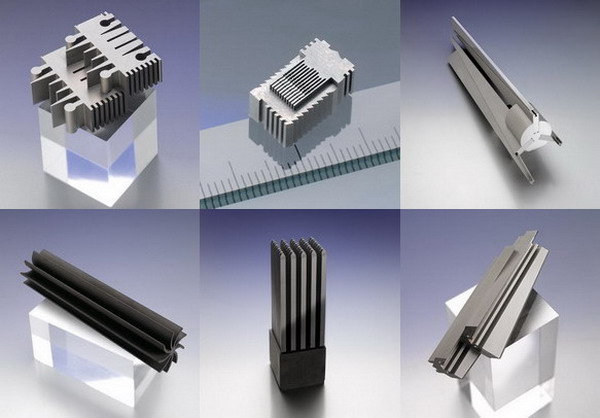

沙迪克慢走絲線加工件展示
